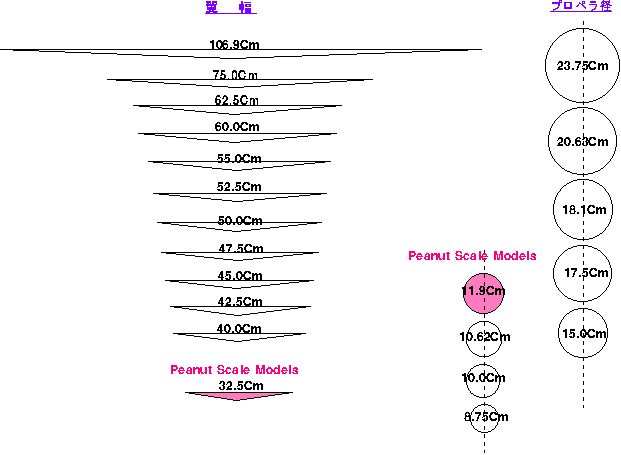

Rubber Powered (Peanut) Scale Models (Span&Propellers Data)

Rubber

ゴム寸法（角）：0,8×0,8mm, 0,8×1,6mm, 0,8×3,1mm, 0,8×6,2mm

Rubber Powered (Peanut) Scale Models 設計手順

1. ゴム動力機の設計手順は、まずゴムの分量から胴体の長さを定め、胴体の長さから翼幅、よく面積を定めていきます。

   （一般例）

   国際級（Ｗ級）・・・ゴム重量：４０ｇ、主翼と尾翼の合計面積：１７−１９ｄ�u

   国内規定（Ｒ級）・・・全重量：50-170ｇ、翼幅：600-1000mm、翼面積：3,5-11�u



2. [主翼面積] 縦横比：８−１１

   翼幅：ｂ、 平均翼弦：ｔｍ、縦横比：λ、翼面積：ｓ

   s=b×tm=(b×b)/λ, λ=b/tm, b=��(s×λ), s=b×tm=(b×b)/λ, λ=b/tm, b=��(s×λ),




3. [平均翼弦] 1:2 1:3（先細翼）

   平均翼弦：Tm 、先細比：ｋ、 中央翼弦：To、翼端翼弦：Te、 空力平均翼弦(先細翼）：Tma、

   tm=(to＋te)/2, k=te/to




4. [水平尾翼容積] 主翼の25%-45%、 モーメントアームはTmaの3,5-4,5倍

   水平尾翼面積：Sh、モーメントアーム（機体重心位置と尾翼中心位置の距離）：ｌｈ、

   Vh=(sh×lh)/(s×tma)




5. [垂直尾翼容積] 主翼面積の6-18%、 水平尾翼面積の20-40%

   垂直尾翼容積：Vv、垂直尾翼面積：Sv、水平尾翼モーメントアーム：ｌｖ、主翼面積：Ｓ、主翼翼幅：ｂ

   Vv=(sv×lv)/(s×b)




6. [胴体] 機種：機体長の35-45%、 後部長さ：モーメントアームから計算できる。

   モーメントアーム（機体重心位置と尾翼中心位置の距離）：ｌｈ




7. [重量配分]

   主翼：17%、 胴体：23%、 尾翼：8%、 プロペラ：13%、 ゴム：33%、 脚：6%




8. [材料比重] 参考

   桧：0,42、 ほお：0,53、 竹：1,07、 桐：0,29、 シナ合板：0,53、 松：0,48、バルサ：0,1-0,3

   アルミ：2.68、 鋼：7,2、 黄銅：8,1




次のページへ続く ・・・・ 海外軽量飛行機 リンク(Recommended Models Link)
