各機種の技術的な説明

 ベビーモールシリーズ

各機種の技術的な説明

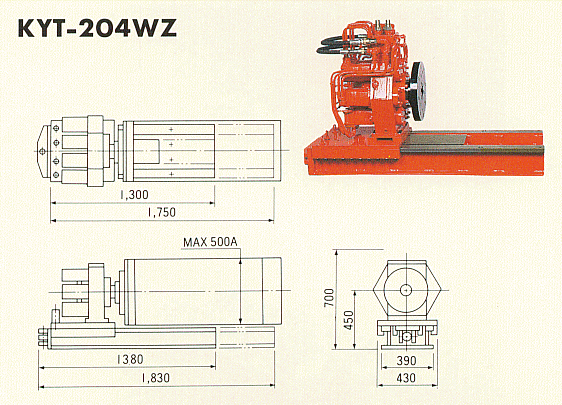

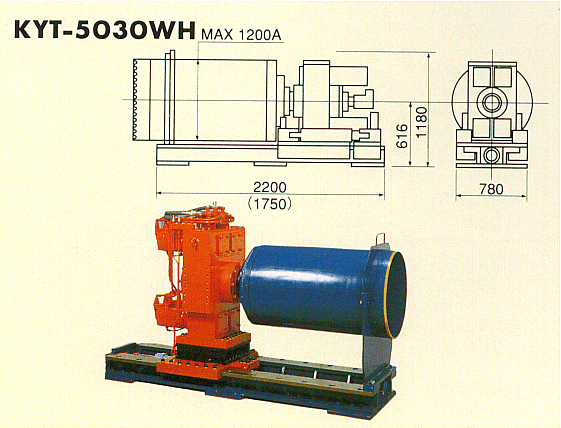

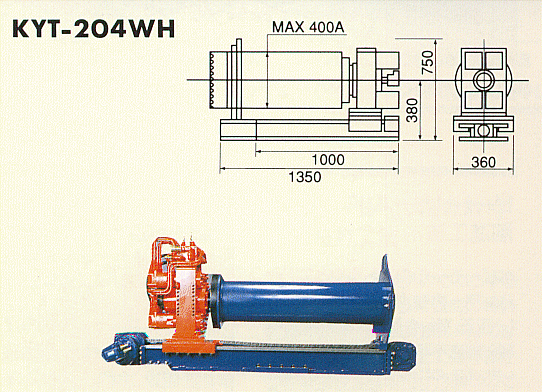

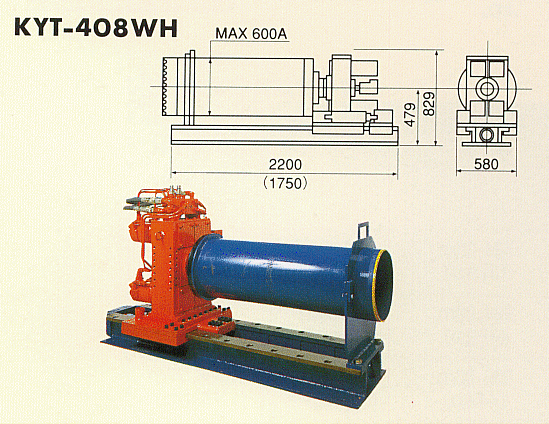

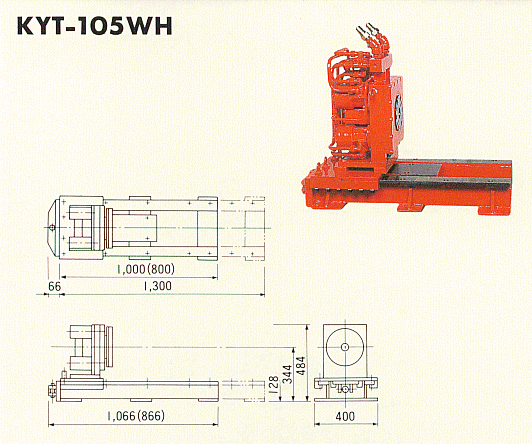

ベビーモールKYT−105204408503080608090

ベビーモール鋼管削進工法

40φ〜1200φまでの鋼管を回転削進する工法。発進立坑の標準は
2500φ、最小は900φ(1号人孔以内)より発進可能。短距離削進が
基本であるが、土質を選ばずコンクリート、鉄筋、鋼材、パイル等を取り
込みながら削進できる。
ベビーモール特殊取付管特許工法 路上、立坑内、宅地内あらゆる角度で発進可能。当社独自の特許工法
で止水方法と実績に対しては絶対の自信を誇る。全工程外部からの安
全確実な取り付け作業なので既設管内部に入る必要がなく、250HP管
にも取付可能。
取付ベビーモール塩ビ本管工法  路上、立坑内、宅地内からあらゆる角度で発進可能。今までの常識を変え
る安全・確実な取付工法である。250VU管に200VU管の取付も可能。

ベビーモール老朽管入換工法

老朽管を内側に取り込んで回収し、その鋼管を使用して新管を内部に挿入
する工法である。枝管の取付はベビーモール特殊取付管特許工法で行い、
立坑も2500φ標準で削進可能。

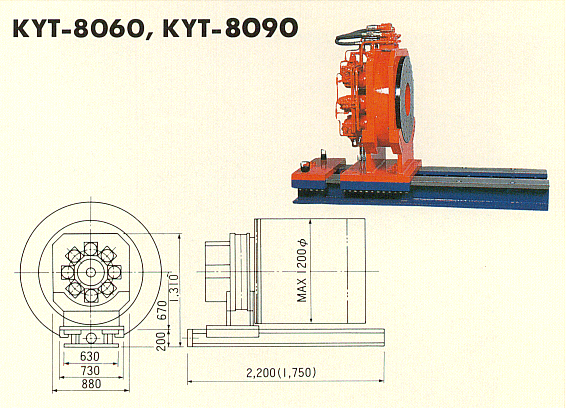

KYT-8060,8090

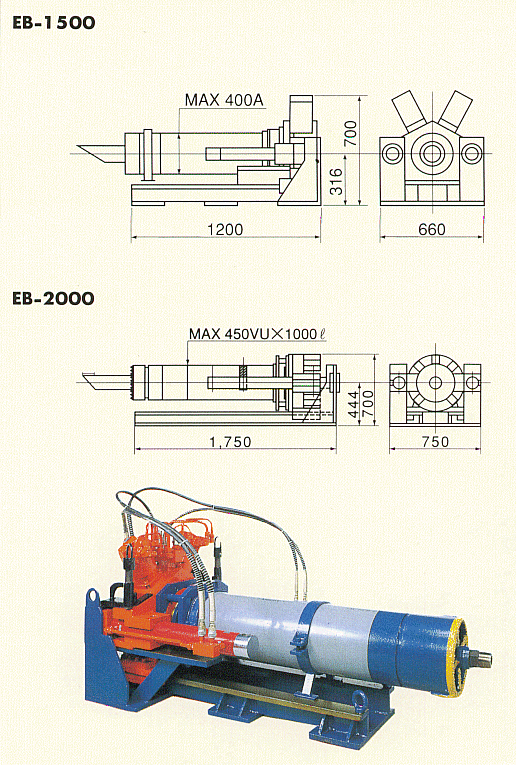

ベビーモールエビーEB−1500EB−2000
ベビーモールエビー制御推進工法  塩ビ管本管を直接制御推進する工法である。パイロット管の土圧制御推
進後、オーガ排土推進を行う2工程工法である。150VU〜450VUまで
30m〜50mの推進が可能である。但し土質の条件は限られる。1500φ
立坑より発進でき、800L管の推進が可能。

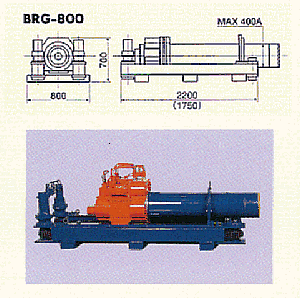

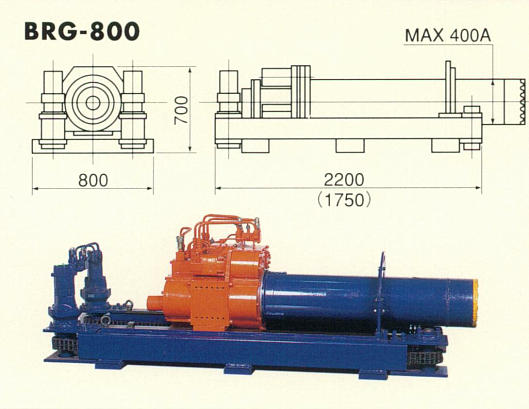

ビートリガーBRG−800
ビートリガーHYD削進特許工法   油圧サーボ振動と回転をプラスした全く新方式の破砕削進機である。玉
石岩盤専用削進機として開発、全油圧式のため振音が少なく、美しい
穴開けができる。

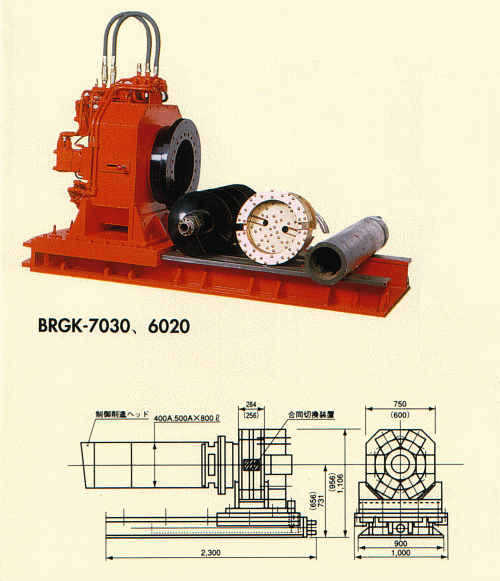

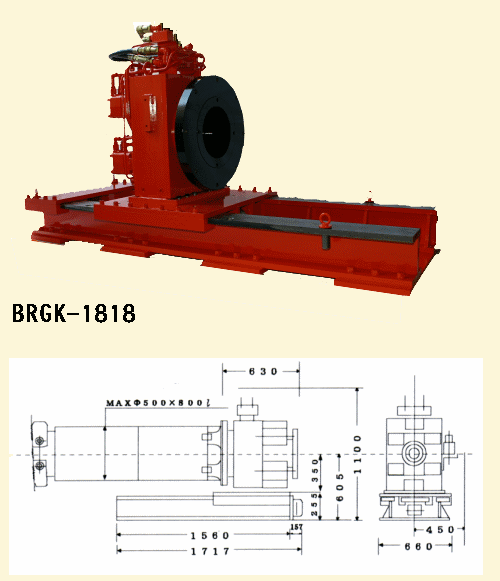

ビートリガーBRGK−6020BRGK−7030BRGK−1818
ビートリガーAIR削進工法      ベビーモールの高トルクにエアーハンマーの強力な破砕力をプラスし、
玉石、砂れき層用に開発された工法。
一般のベビーモール工法と同様に斜坑取付・削進も自由な角度で可能。
尚、発進立坑は2000φ以上よりとなります。
